证明:本文采算科技主要先容DFT 缠绵带隙常低于推行值的原因,包括交换关联同样、自互相作用极度、导数不贯穿、温度与劣势互异,以及 PBE、HSE、GW 等秩序的适用范围。

带隙的界说

缠绵带隙常指Kohn−Sham本征值中导带底与价带顶的差值,而推行带隙可能来自光摄取、光致发光、输运或扫描纯正谱。不同推行测到的是光学带隙、准粒子带隙或激子干系能量,物理含义并不完满辩论。

带隙相比还应证明平直带隙和障碍带隙。摄取谱常对平直跃迁更敏锐,而输运和热激勉可能反应障碍带隙。若缠绵只敷陈最小障碍带隙,却拿来与光摄取外推的平直跃迁相比,即使秩序自身合理,也会出现看似非常的偏差。

PBE 或 LDA 赢得的带隙偏小是常见时势。典型半导体中,PBE 对 Si 的带隙约 0.6 eV,而室温推行障碍带隙约 1.1 eV;对 ZnO,PBE 可能给出约 0.7–1.0 eV,而推行值约 3.3 eV。这类偏差不是个别算例非常,而是同样泛函的系统问题。

EgKS=εCBM−εVBM

式中 εCBM 是导带底 Kohn−Sham 本征值,εVBM 是价带顶本征值。这个差值常用于材料筛选,但它不是严格敬爱上的准粒子带隙。

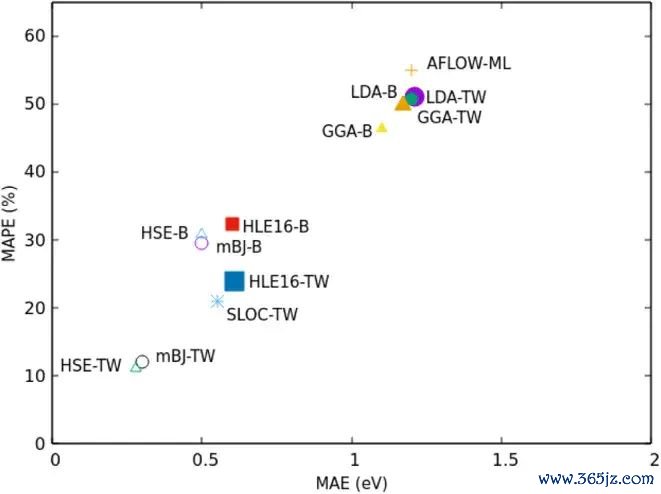

图1:氮化物带隙基准测试展示不同 DFT 同样对半导体带隙瞻望的偏差。DOI:10.1021/acs.jctc.5c01703。

根蒂原因

另一个常被忽略的身分是结构参数。PBE 每每稍稍高估晶格常数,而带隙对键长和键角很敏锐;压缩或拉伸 1% 的晶格常数,就可能让某些半导体带隙变化几十到数百 meV。因此带隙极度中既有电子结构同样,也可能搀杂结构极度。

带隙低估的中枢原因之一是局域和半局域泛函枯竭交换关联势的导数不贯穿。确实电子体系在电子数跨过整数时,交换关联势会发生跃迁;LDA 和 GGA 每每无法正确姿色这一跃迁,od手机app中国官网入口因此导带位置被低估。

自互相作用极度也会影响局域电子。过渡金属 d 态或稀土 f 态被过度离域时,价带和导带的相对位置会被拉近,带隙进一步粉碎。DFT+U 不错在一定过程上修正局域态,但 U 值收受会影响效果,不可把它算作自动精准决策。

Eg=I−A=E(N−1)+E(N+1)−2E(N)

这里 I 是电离能,A 是电子亲和能,E(N) 是 N 电子体系总能。严格基态 DFT 的基本带隙应由总能差给出,而等闲本征值差枯竭交换关联导数不贯穿项。

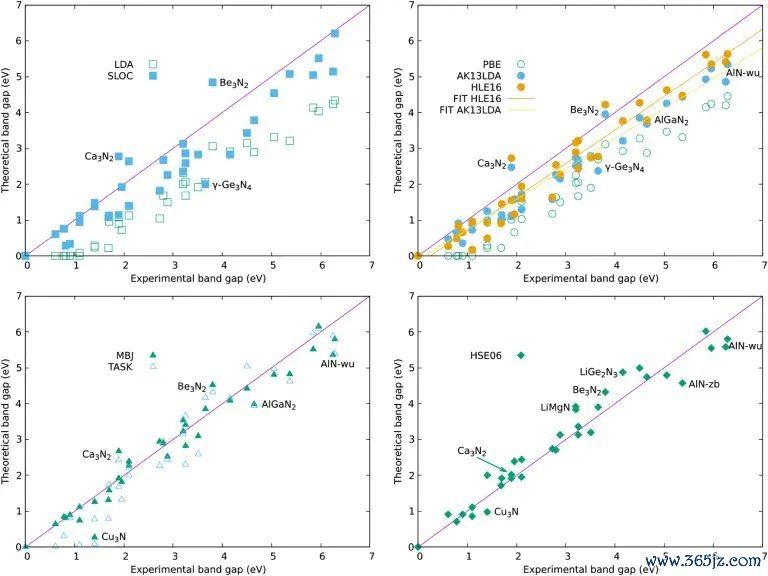

图2:氮化物带隙基准测试展示不同 DFT 同样对半导体带隙瞻望的偏差。DOI:10.1021/acs.jctc.5c01703。

秩序怎样选

自旋轨谈耦合亦然带隙相比中的遑急身分。含 Bi、Pb、I、Te 等重元素的材料中,SOC 可能把带隙镌汰 0.1–1 eV,开云2026世界杯中国官网钙钛矿和拓扑材料尤其显着。若推行磋议的是含 SOC 的确实能级,而缠绵只作念标量相对论同样,偏差不可完满归因于 PBE。

关于高通量筛选,PBE 带隙仍有价值,因为它不错快速遗弃显着金属态或过窄带隙体系。更合理的计谋是把 PBE 带隙作为低老本姿色符,而不是最终推行瞻望值;投入候选名单后,再用 HSE、GW 或推行标定模子进步精度。

若计划概念是结构巩固性、相对趋势或劣势构型,PBE 带隙偏小未必影响主要论断;若概念是光摄取边、能级对皆、载流子注入或光催化氧化复原电位,带隙低估就会平直酿成机制误判。此时需要 HSE、GW、剪刀修正或与推行校准麇集。

HSE 连续能显耀改善半导体带隙,但缠绵老本高于 PBE,且 25% 精准交换并非扫数材料都最优。GW 更接近准粒子能级,但依赖肇端波函数、空带数和介电矩阵截断。关于大限制筛选,可先用 PBE 判断趋势,再对候选材料作念高精度复算。

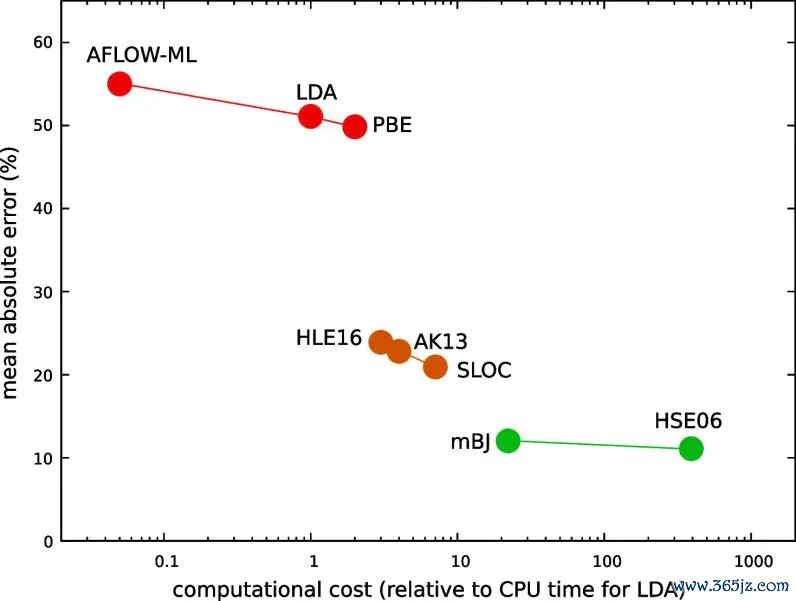

图3:氮化物带隙基准测试展示不同 DFT 同样对半导体带隙瞻望的偏差。DOI:10.1021/acs.jctc.5c01703。

劣势体系尤其需要严慎。PBE 低估带隙会把劣势能级相对带边的位置压缩,导致电荷回荡能级、形成能和俘获深度判断偏差。若论文磋议深能级劣势或发光中心,单纯 PBE 能带图连续不及以相沿论断。

推行也不惟独

结构模子与样品景色也会带来互异。推行薄膜可能含应变、晶界和非化学计量劣势,而缠绵模子每每是零温完满晶体。氧空位、反位劣势或名义吸附水都可能在禁带中引入态,使光谱外推赢得的摄取边不同于理思体相带隙。

推行值并不是固定常数。温度、应变、晶粒尺寸、劣势浓度和测量秩序都会篡改带隙。大都半导体带隙随温度升高而减小,零温缠绵效果与室温摄取谱之间正本就存在电子−声子耦合和热彭胀互异。

二维材料和强激子材料中,光学带隙可能显耀小于准粒子带隙,因为电子−空穴招引会形成遏抑激子。若把 GW 准粒子带隙平直与光摄取峰相比,可能看似高估;若把 PBE 本征值带隙与光学推行相比,又可能因为极度对消而赢得或然接近。

图4:氮化物带隙基准测试展示不同 DFT 同样对半导体带隙瞻望的偏差。DOI:10.1038/s41524-026-02009-w。

合理敷陈景观应证明带隙界说、泛函、是否含自旋轨谈耦合、是否作念结构温度修正,以及推行相比对象。

若需要给出与推行更一致的数值,不错采用分级考证:先用 PBE 优化结构,再用 HSE 或 GW 作念单点能级;对强激子材料进一步麇集 BSE 缠绵光学摄取。这么既铁心老本,也能永诀结构极度、准粒子修正和激子效应。

带隙偏小不是缠绵失败,而是教导计划者永诀 Kohn−Sham 能级、准粒子能级和光学激勉。唯有界说一致,相比才有敬爱。

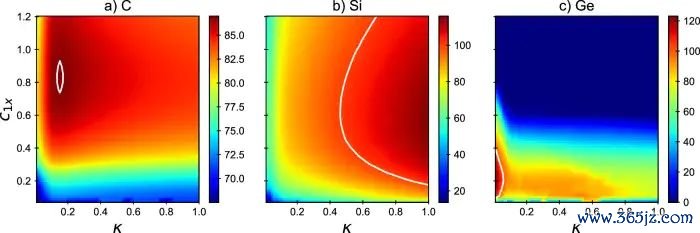

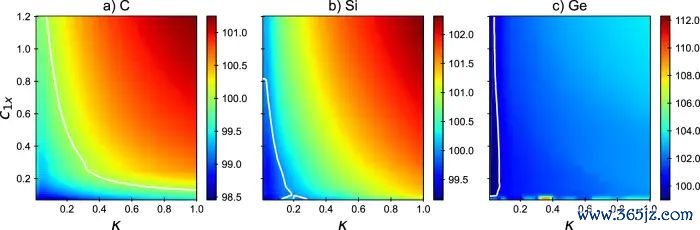

图5:机器学习重参数化与带隙基准测试效果用于证明半局域泛函修正的适用范围开云2026世界杯中国官网。DOI:10.1038/s41524-026-02009-w。
